Как производители компонентов стальных конструкций, которые можно адаптировать под различные комплекты оборудования, могут оптимизировать конструктивную конструкцию компонентов стальных конструкций, чтобы повысить несущую способность и вес?
В изготовление на заказ и изготовление компонентов металлоконструкций для комплектных комплектов оборудования Оптимизация конструкции конструкции для одновременного улучшения несущей способности и достижения легкости является основным вопросом баланса производительности, стоимости и эффективности. Этот процесс требует объединения свойств материала, механических принципов, производственных процессов и реальных условий труда для достижения цели посредством систематической стратегии проектирования. Следующее подробное описание конкретных методов из нескольких измерений:
1. Оптимизация на основе свойств материала: выберите правильную «основу», чтобы получить вдвое больший результат с вдвое меньшими усилиями.
Выбор и разумное применение материалов являются предпосылками оптимизации конструкции. Прочность, ударная вязкость, плотность и другие параметры различных сталей значительно различаются, и их необходимо точно подбирать в соответствии с требованиями к несущей способности компонентов, рабочей средой и другими факторами.
Применение высокопрочной стали: Использование низколегированной высокопрочной стали с более высоким пределом текучести (например, Q355, Q460 и т. д.) позволяет уменьшить толщину материала при тех же условиях нагрузки и напрямую снизить собственный вес конструкции. Например, несущая балка изначально была спроектирована для использования стали Q235 толщиной 20 мм. После использования стали Q355 толщина может быть уменьшена до 16 мм, вес снижается на 20%, при этом несущая способность не снижается.
Дифференцированное распределение материалов: в зависимости от характеристик напряжения каждой части конструкции высокопрочные материалы используются в зонах с высокой нагрузкой, а обычные материалы используются в зонах с низкой нагрузкой, чтобы добиться «на лезвии используется хорошая сталь». Например, в частях основания оборудования, подвергающихся концентрированным нагрузкам, используется высокопрочная сталь, а во вспомогательной опорной части – обычная углеродистая сталь, что позволяет не только обеспечить общую прочность, но и контролировать стоимость и вес.
Исследование новых материалов: в сценариях с чрезвычайно высокими требованиями к легкости (например, стальные конструкции мобильного оборудования) алюминиевые сплавы или композитные материалы (например, композитные материалы на основе смол, армированные углеродным волокном) могут использоваться в ненесущих деталях для образования гибридной конструкции со сталью. Однако следует обратить внимание на способы соединения и совместимость различных материалов, чтобы избежать разрушения конструкции из-за электрохимической коррозии или несоответствия механических свойств.
2. Топологическая оптимизация структурной формы: повышение «эффективности» передачи силы.
Топологическая оптимизация заключается в том, чтобы с помощью математических алгоритмов найти оптимальную форму распределения материалов в соответствии с нагрузками и ограничениями в заданном пространстве конструкции, чтобы добиться «удаления шлаков и сохранения сути» и обеспечить несущую способность при одновременном снижении веса.
Удалите лишние материалы: используйте программное обеспечение для анализа методом конечных элементов (FEA), чтобы смоделировать напряженное состояние конструкции, определить «избыточные области» с меньшим напряжением и обрезать их. Например, традиционная конструкция колонн оборудования представляет собой преимущественно сплошную конструкцию. После топологической оптимизации его можно спроектировать в виде полой решетки или тонкостенной конструкции с ребрами жесткости, сохраняя достаточное количество материала в точке концентрации напряжений, уменьшая количество материала в ненапряженной зоне, уменьшая вес более чем на 30% и улучшая жесткость.
Ссылка на бионическую структуру: биологические структуры в природе (такие как соты и кости птиц) обладают характеристиками «легкости и высокой прочности», и их принципы могут быть применены при проектировании стальных конструкций. Например, панель платформы оборудования выполнена в виде сотовой сэндвич-конструкции, а в качестве основного слоя используется тонкостенная сталь, что не только снижает вес, но и повышает общую несущую способность за счет эффекта рассредоточенной нагрузки сотовой конструкции.
Оптимизация формы поперечного сечения. Геометрическая форма поперечного сечения детали оказывает существенное влияние на несущую способность. При одинаковой площади поперечного сечения моменты инерции и момент сопротивления двутаврового, коробчатого и круглого сечений больше, а сопротивление изгибу и кручению лучше. Например, в приводном валу используется полая круглая трубчатая секция вместо сплошной круглой стали, и сопротивление кручению практически не меняется при уменьшении веса на 50%; в перекладине вместо прямоугольного сечения используется I-образное сечение, а несущая способность на изгиб может быть увеличена на 40% при том же собственном весе.
3. Оптимизация методов соединения: Уменьшите «дополнительную нагрузку» и улучшите общую жесткость.
Узел соединения является слабым звеном стальной конструкции. Неразумный способ соединения увеличит вес, уменьшит общую жесткость и даже вызовет концентрацию напряжений. При оптимизации конструкции соединения необходимо учитывать прочность, легкий вес и осуществимость конструкции.
Оптимизация сварных соединений: использовать непрерывные швы вместо прерывистых, чтобы уменьшить общую длину сварного шва, обеспечивая при этом прочность соединения; для соединений толстых листов используйте сварные швы с разделкой вместо угловых швов, чтобы уменьшить объем сварного шва и зону термического влияния, а также уменьшить дополнительные напряжения, вызванные сварочной деформацией. Кроме того, положение сварных швов оптимизируется посредством анализа конечных элементов, чтобы избежать установки сварных швов в точках концентрации напряжений и повысить надежность узла.
Усовершенствованная конструкция болтовых соединений: характеристики и количество болтов точно рассчитываются в соответствии с величиной силы, чтобы избежать слепого использования больших размеров или слишком большого количества болтов. Например, фланцевое соединение определенного оборудования изначально было рассчитано на использование 12 болтов М20. После силового анализа оно было доведено до 8 болтов М18, что не только соответствовало требованиям по прочности, но и снизило материалоемкость болтов и фланцев.
Интегрированный процесс формования: для сложных компонентов используются процессы общей гибки, лазерной резки и вырубки, чтобы уменьшить количество соединений. Например, если рамная конструкция оборудования сращена из нескольких стальных пластин, вес сварных швов и соединителей увеличится. Однако, согнув всю стальную пластину в корпус рамы с помощью большой гибочной машины, можно уменьшить 70% точек сращивания, вес можно уменьшить на 15%, а общую жесткость можно значительно улучшить.
4. Усиление жесткости и стабильности: Избегайте «нестабильности из-за легкости».
Облегченная конструкция должна быть основана на обеспечении жесткости и устойчивости конструкции, в противном случае несущая способность может снизиться из-за чрезмерной деформации или неустойчивости.
Разумное расположение ребер жесткости: Ребра жесткости (например, U-образные и L-образные) устанавливаются на поверхности тонкостенных деталей для улучшения местной жесткости за счет изменения момента инерции сечения. Например, тонкий пластинчатый корпус оборудования легко деформируется при воздействии равномерной нагрузки. После добавления продольных и поперечных ребер жесткости по направлению силы жесткость можно повысить более чем на 50 % при увеличении расхода материала на 5 %.
Проверка и регулировка устойчивости. Для тонких стержней, тонкостенных компонентов и других компонентов, склонных к нестабильности, их стабильность необходимо проверять по формуле Эйлера. При необходимости добавляется боковая поддержка или корректируется форма поперечного сечения (например, замена прямоугольного сечения на I-образное), чтобы увеличить критическую нагрузку нестабильности без увеличения веса.
Разумное применение предварительной нагрузки: для несущих компонентов, соединенных болтами, применяется соответствующая предварительная нагрузка, чтобы обеспечить плотную посадку соединителя, уменьшить относительную деформацию во время работы и улучшить общую жесткость. Например, соединительные болты между седлом подшипника и основанием оборудования могут увеличить жесткость поверхности соединения на 20–30 % после приложения предварительной нагрузки.
5. Сочетание моделирования и эксперимента: используйте данные для «сопровождения» эффекта оптимизации.
Структурная оптимизация не может полагаться исключительно на опыт, но должна быть проверена с помощью моделирования и физических испытаний, чтобы гарантировать надежность схемы проектирования.
Анализ методом конечных элементов: на этапе проектирования ANSYS, ABAQUS и другое программное обеспечение используются для создания трехмерной модели для моделирования распределения напряжений, деформации и усталостной долговечности при различных нагрузках и условиях работы. Структурные параметры (такие как толщина стенки, положение ребер и размер поперечного сечения) корректируются посредством нескольких итераций, пока не будет найдена точка баланса между «легкостью» и «высокой прочностью». Например, после 5 раундов оптимизации моделирования вращающийся рычаг сварочного робота уменьшил свой вес на 25 %, а максимальное напряжение — на 10 %, что полностью соответствует требованиям использования.
Проверка физических испытаний: испытания на статическую нагрузку, испытания на динамическую нагрузку и испытания на усталость проводятся на оптимизированном прототипе для проверки его фактической несущей способности и долговечности. Например, оптимизированная несущая балка нагружается и испытывается на гидравлической испытательной машине, а ее предельная нагрузка и предельная нагрузка фиксируются, чтобы убедиться, что она не ниже проектного стандарта; динамическая нагрузка во время работы оборудования моделируется с помощью вибростола, чтобы проверить, не резонирует ли конструкция и не деформируется чрезмерно.
Механизм итеративного улучшения: данные испытаний возвращаются в имитационную модель, изменение параметров (таких как свойства материала, граничные условия) и дальнейшая оптимизация конструкции. Например, если во время испытания окажется, что фактическая деформация компонента превышает результат моделирования, необходимо еще раз проверить, соответствуют ли ограничения модели реальной ситуации, и скорректировать проект конструкции.
6. Сотрудничество между процессом и дизайном: сделайте «посадку» дизайна более эффективной.
Структурная оптимизация должна учитывать осуществимость производственного процесса, иначе будет трудно достичь даже наилучшего дизайна. Производителям необходимо объединить возможности своего оборудования и характеристики процесса, чтобы учесть технологические требования на этапе проектирования.

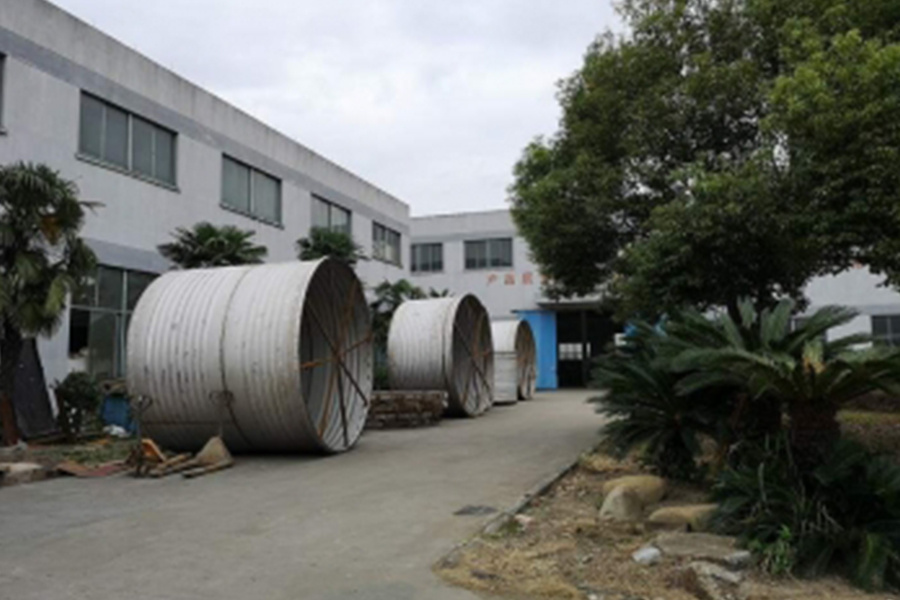

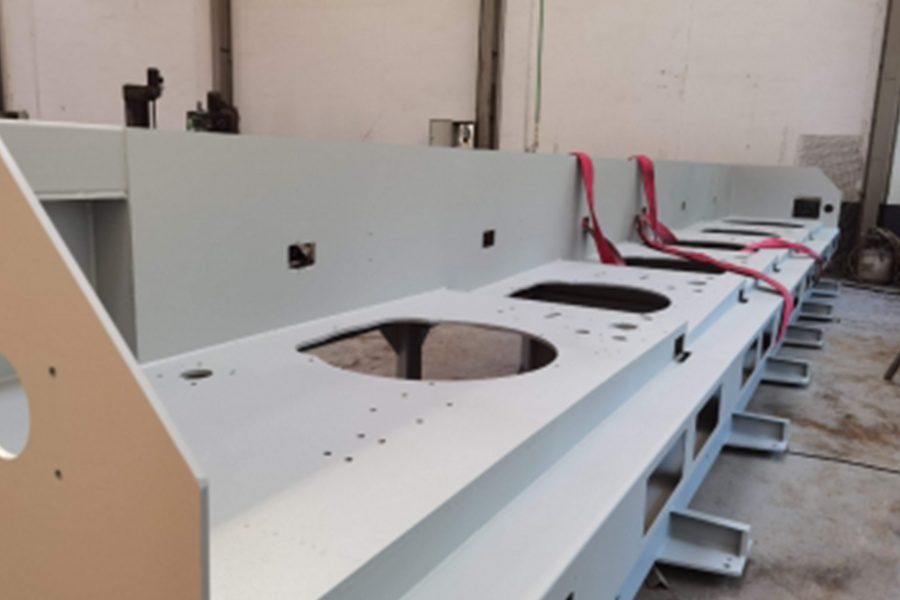

Например, компания Jiaxing Dingshi Machinery Manufacturing Co., Ltd может поддерживать обработку и производство сложных конструкций с помощью современного оборудования, такого как крытые производственные помещения площадью 15 000 квадратных метров, портальный обрабатывающий центр размером 6 × 3,5 метра и станок для лазерной резки листов мощностью 30 кВт. 20 профессиональных технических дизайнеров компании обладают мощными возможностями преобразования чертежей и могут точно преобразовать оптимизированный структурный проект в производственные технологические чертежи, гарантируя, что оптимизация топологии, выбор материалов и другие решения будут реализованы в реальном производстве, например, использование 600-тонной гибочной машины для комплексного формования крупных тонкостенных компонентов и уменьшения количества сращиваний; Благодаря 50 сварочному оборудованию различных типов и превосходным навыкам 60 сертифицированных сварщиков гарантируется прочность и точность сложных сварных швов, обеспечивая надежную поддержку процесса для оптимизации конструкции.
