Как при комплексном обслуживании сварки стальных конструкций оборудования контролировать сварочную деформацию и остаточное напряжение?
В комплексное обслуживание сварки стальных конструкций оборудования , контроль сварочной деформации и остаточных напряжений является основным звеном обеспечения качества продукции, которое напрямую влияет на точность размеров, несущую способность и срок службы конструкции. Это требует полного контроля процесса, от оптимизации конструкции, контроля процесса, технических средств до контроля качества, в сочетании с современным оборудованием и профессиональным опытом для достижения точного управления сварочным процессом.
1. Контроль версий на этапе проектирования
Конструктивное звено — это первая линия защиты, предотвращающая сварочную деформацию и остаточное напряжение. Научное проектирование конструкций может существенно снизить возникновение дефектов сварки.
Разумная компоновка конструкции: при разработке чертежей избегайте чрезмерной концентрации или пересечения сварных швов и старайтесь использовать симметричные конструкции, чтобы обеспечить равномерное распределение сварочного тепла. Например, в стальных конструкциях крупного оборудования сложные компоненты можно разложить на мелкие блоки, а общую деформацию можно уменьшить путем поэтапной сварки. В компании Jiaxing Dingshi Machinery Manufacturing Co., Ltd работают 20 профессиональных заводских технических дизайнеров, обладающих мощными возможностями преобразования чертежей. Они могут объединить потребности клиентов на этапе проектирования, оптимизировать расположение сварных швов и снизить риски деформации от источника.
Оптимизация формы и размера сварного шва: выберите подходящую форму сварного шва (например, угловой шов, стыковой шов) и контролируйте размер сварного шва. При соблюдении требований к прочности избегайте ненужных толстых сварных швов, поскольку чем больше наполнение шва металлом, тем больше тепла и напряжений, возникающих во время сварки, и тем серьезнее деформация. Техническая группа точно рассчитает параметры сварного шва в зависимости от свойств материала и условий напряжения, чтобы сбалансировать прочность и контроль деформации.
Зарезервируйте величину обратной деформации: согласно опыту или анализу моделирования, величина деформации в противоположном направлении предварительно устанавливается во время обработки детали, чтобы компенсировать деформацию после сварки. Например, для деформации изгиба, которая может возникнуть после сварки, компонент предварительно сгибается в противоположном направлении под определенным углом на этапе резки или гибки, чтобы гарантировать соответствие размера требованиям после сварки.
2. Выбор материала и предварительная обработка
Характеристики материала и качество предварительной обработки напрямую влияют на распределение напряжений и степень деформации при сварке.
Выбирайте материалы с низким напряжением. Отдавайте предпочтение сталям с хорошими сварочными характеристиками, например низкоуглеродистой или низколегированной стали. Эти материалы имеют небольшую зону термического влияния при сварке и низкую склонность к закалке, что позволяет снизить возникновение сварочных напряжений. В процессе выбора материала мы предоставляем профессиональные рекомендации по материалам, основанные на потребностях клиента и характеристиках проекта, чтобы обеспечить адаптируемость материала.
Строгая предварительная обработка материала: перед сваркой сталь выравнивается, ржавеет и снимается напряжение. Например, оксидная окалина и ржавчина на поверхности стали удаляются дробеструйной машиной для обеспечения качества сварки; для толстых листов или материалов, имеющих внутренние напряжения при прокатке, можно провести отжиг, чтобы устранить внутренние напряжения и избежать деформации, вызванной наложением напряжений при сварке.
3. Точный контроль параметров сварочного процесса.
Параметры процесса сварки являются ключом к контролю деформации и напряжения, и их необходимо точно устанавливать в соответствии с материалом, размером детали и формой сварного шва.

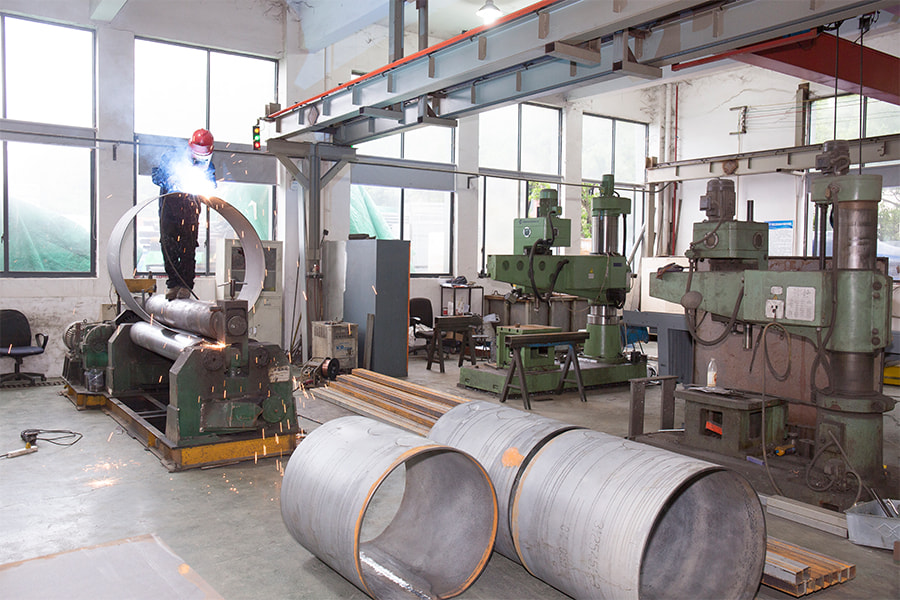

Выбор источника тепла и контроль энергии. Различные методы сварки (например, дуговая сварка, сварка под флюсом и лазерная сварка) генерируют разную концентрацию тепла и входную энергию. Для тонких пластин или легко деформируемых деталей можно использовать лазерную сварку для уменьшения зоны термического влияния за счет концентрации источника тепла; при сварке толстых листов применяется многослойная и многопроходная сварка для контроля погонной энергии каждого слоя сварки во избежание деформации, вызванной чрезмерным однократным нагревом.
Оптимизация последовательности сварки: разумная последовательность сварки может эффективно рассеять напряжение и уменьшить деформацию. Например, для симметричных конструкций метод симметричной сварки используется для поочередной сварки от середины к обеим сторонам, чтобы уравновесить силы с обеих сторон детали; для сложных деталей сначала сваривают сварные швы с большой усадкой, а затем сваривают сварные швы с небольшой усадкой для постепенного снятия напряжений. В компании Jiaxing Dingshi Machinery Manufacturing Co., Ltd работают 60 сертифицированных сварщиков, из которых 6 руководителей групп имеют опыт работы более 8 лет и могут сформулировать оптимальную последовательность сварки в соответствии с характеристиками компонентов для обеспечения стандартизации выполнения процесса.
Согласование скорости сварки с током и напряжением. Слишком высокая скорость сварки приведет к недостаточному проплавлению, а слишком медленная приведет к увеличению тепловложения; слишком высокие ток и напряжение легко вызовут разбрызгивание и прожог, а слишком низкие ток и напряжение сделают сварку нестабильной. Техническая группа определит лучшие параметры путем пробной сварки, а сварщики будут строго соблюдать их в реальной сварке, используя цифровую систему управления сварочным оборудованием для достижения стабильных выходных параметров.
4. Разумное использование светильников
Приспособление является важным вспомогательным средством контроля сварочной деформации. Он ограничивает свободную деформацию во время сварки за счет принудительной фиксации положения детали.

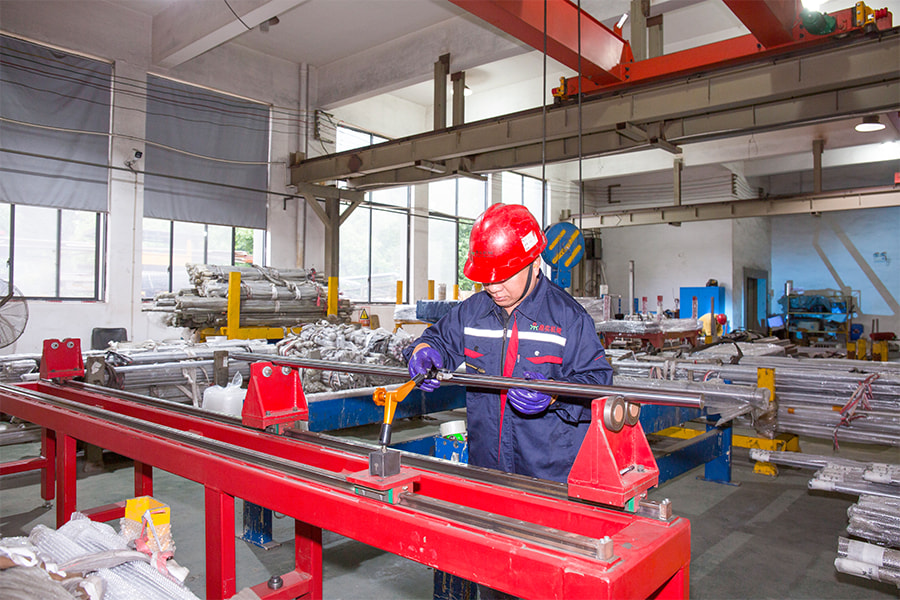

Метод жесткой фиксации: используйте приспособление, зажим или жесткую опору, чтобы надежно зафиксировать деталь во время сварки, и снимите ее после завершения сварки и охлаждения до определенной температуры. Этот метод подходит для тонких пластин или компонентов с низкой жесткостью и позволяет эффективно контролировать угловую деформацию и деформацию изгиба. Компания Jiaxing Dingshi Machinery Manufacturing Co., Ltd имеет 25 кранов и большие производственные площади для удовлетворения потребностей в монтаже инструментов для крупных компонентов и обеспечения стабильности установки приспособлений.
Специальная конструкция приспособления: для стальной конструкции нестандартного оборудования, изготовленного по индивидуальному заказу, предназначено специальное приспособление для точного позиционирования компонента в соответствии с формой, чтобы гарантировать, что относительное положение каждой детали остается неизменным во время сварки. Например, для компонентов рамы используется приспособление, состоящее из позиционирующих штифтов и перегородок, чтобы обеспечить вертикальность и точность расстояния между каждым стержнем.
5. Снятие напряжения и коррекция после сварки.
Даже если в процессе сварки будут приняты меры контроля, все равно могут оставаться остаточные напряжения и небольшие деформации, которые необходимо в дальнейшем устранять и корректировать путем послесварочной обработки.
Метод термообработки: выполните полную или частичную термическую обработку (например, отжиг) сварных компонентов, нагрейте компоненты до определенной температуры (обычно 600-650 ℃), держите их в тепле в течение определенного периода времени, а затем медленно охладите их, чтобы снять напряжение внутри материала. Камера отверждения (70 квадратных метров) может использоваться для термической обработки небольших деталей. Для крупных компонентов можно использовать локальный нагрев пламенем для устранения локального напряжения путем контроля температуры и диапазона нагрева.
Механический метод коррекции: при небольших деформациях, вызванных сваркой, для коррекции используется механическая сила. Например, для обратного изгиба согнутых и деформированных деталей используется гибочная машина или для выравнивания тонкой пластины используется правильное устройство. Его 4-метровые и 6-метровые портальные обрабатывающие центры также могут помочь в высокоточной механической корректировке, чтобы гарантировать соответствие размера детали стандарту.
Обработка вибрационным старением: периодическая вибрация применяется к компонентам с помощью вибрационного оборудования для постепенного снятия внутреннего напряжения, что подходит для больших или сложных конструкций. Этот метод имеет низкое энергопотребление, высокую эффективность и не вызывает термического повреждения компонентов. Соответствующий метод лечения старения можно выбрать в соответствии с характеристиками компонентов.
6. Проверка качества и оптимизация обратной связи
Благодаря строгому контролю качества вовремя обнаруживаются проблемы с деформациями и напряжениями, которые возвращаются к предыдущим ссылкам для непрерывной оптимизации.
Обнаружение деформации: после завершения сварки высокоточное оборудование, такое как лазерные измерители диаметра и тахеометры, используется для измерения отклонения размеров компонентов, чтобы определить, находится ли оно в пределах допустимого диапазона. Для компонентов, выходящих за пределы допуска, анализируется причина деформации и выполняется вторичная коррекция.
Обнаружение напряжения: технология неразрушающего контроля (например, рентгеновский анализатор напряжения) используется для обнаружения распределения остаточного напряжения внутри компонента и оценки того, соответствует ли уровень напряжения проектным требованиям. Если концентрация стресса серьезная, требуется вторичная обработка для снятия стресса.
Механизм непрерывного совершенствования: благодаря сертификации системы управления качеством была создана полная система отслеживания качества для архивирования данных о деформации и параметров процесса каждой сварки. Техническая команда регулярно анализирует и обобщает, оптимизирует план процесса и постоянно улучшает возможности контроля деформации.
